¶ 1. Требования к оборудованию
Необходимые компоненты:
- microSD карта объемом 16 ГБ или более
- Класс скорости: 10 или выше (рекомендуется UHS-I)
- Кардридер для подключения к компьютеру
Рекомендуемая microSD карта
Рекомендация: Используйте карты SanDisk для обеспечения надежности
¶ 2. Подготовка microSD карты
- Вставьте microSD карту в кардридер
- Подключите кардридер к компьютеру
¶ 3. Загрузка необходимого ПО
Скачайте программу для записи образов:
BalenaEtcher - https://www.balena.io/etcher

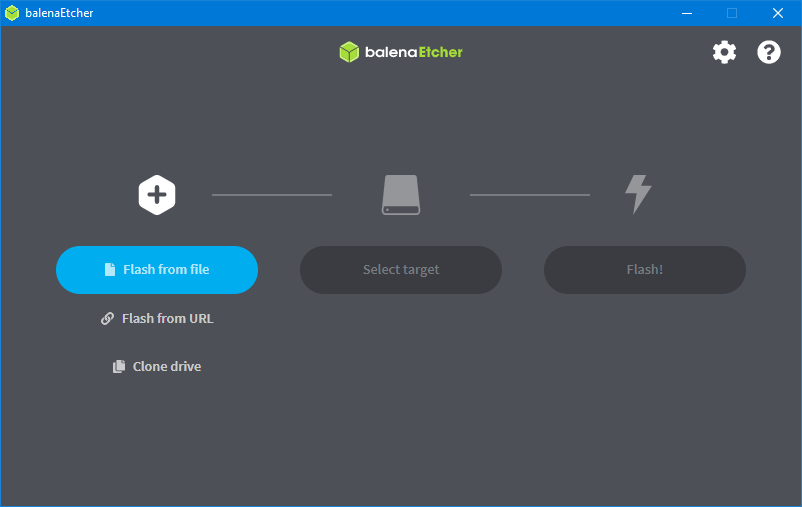

Интерфейс программы BalenaEtcher
Выберите и скачайте образ ОС:
| Образ | Ссылка | Рекомендация |
|---|---|---|
| Debian Bookworm | Скачать | ✅ Рекомендуется |
| Ubuntu Jammy | Скачать | ⚠️ Альтернатива |
🎯 Рекомендуем использовать Debian для лучшей стабильности и поддержки
¶ 4. Запись образа на microSD
- Распакуйте архив .7z с образом ОС
- Запустите BalenaEtcher
- Выберите распакованный образ (.img)
- Выберите microSD карту как целевое устройство
- Нажмите "Flash!" для начала записи

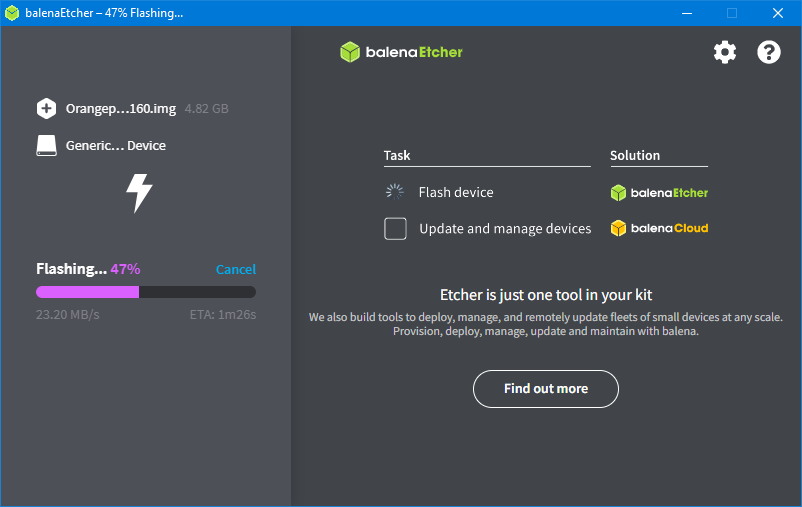

Процесс записи образа на microSD
¶ 5. Установка microSD в PLC.js
- После успешной записи извлеките карту
- Вставьте microSD в соответствующий разъем на PLC.js

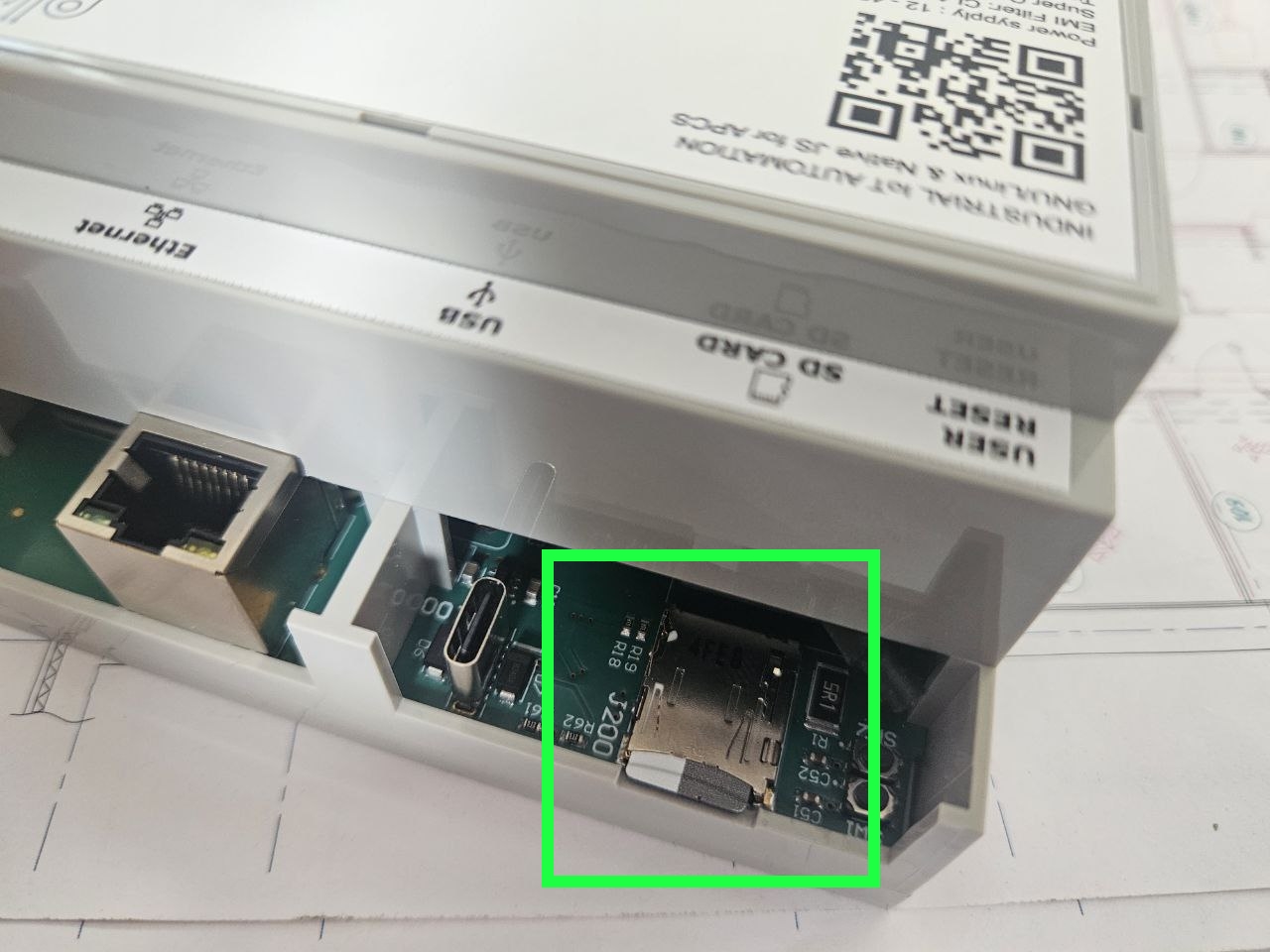

MicroSD карта установлена в PLC.js
¶ 6. Подача питания
Подключите питание одним из способов:
- USB Type-C разъем
- Клеммник 12-40 VDC

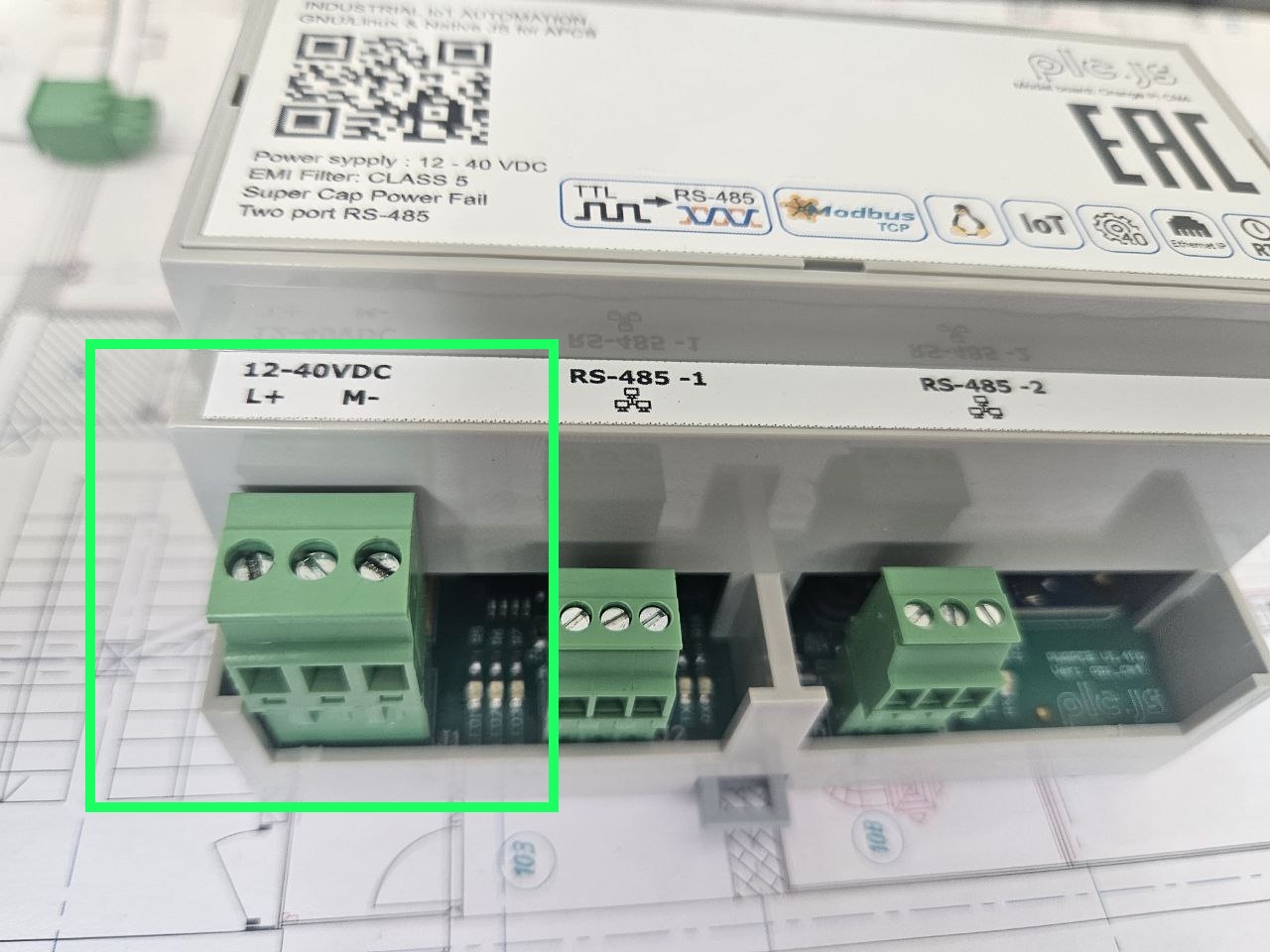

Схема подключения питания
¶ 7. Подключение к сети
- Подключите PLC.js к роутеру через Ethernet
- Войдите в веб-интерфейс роутера и определите IP-адрес, присвоенный устройству по протоколу DHCP (например, 192.168.128.131/24).
Примечание: Для первоначального доступа к устройству вам потребуется роутер. Позже на шаге 9 данной инструкции вы сможете настроить статический IP адрес и подключаться к устройству напрямую.

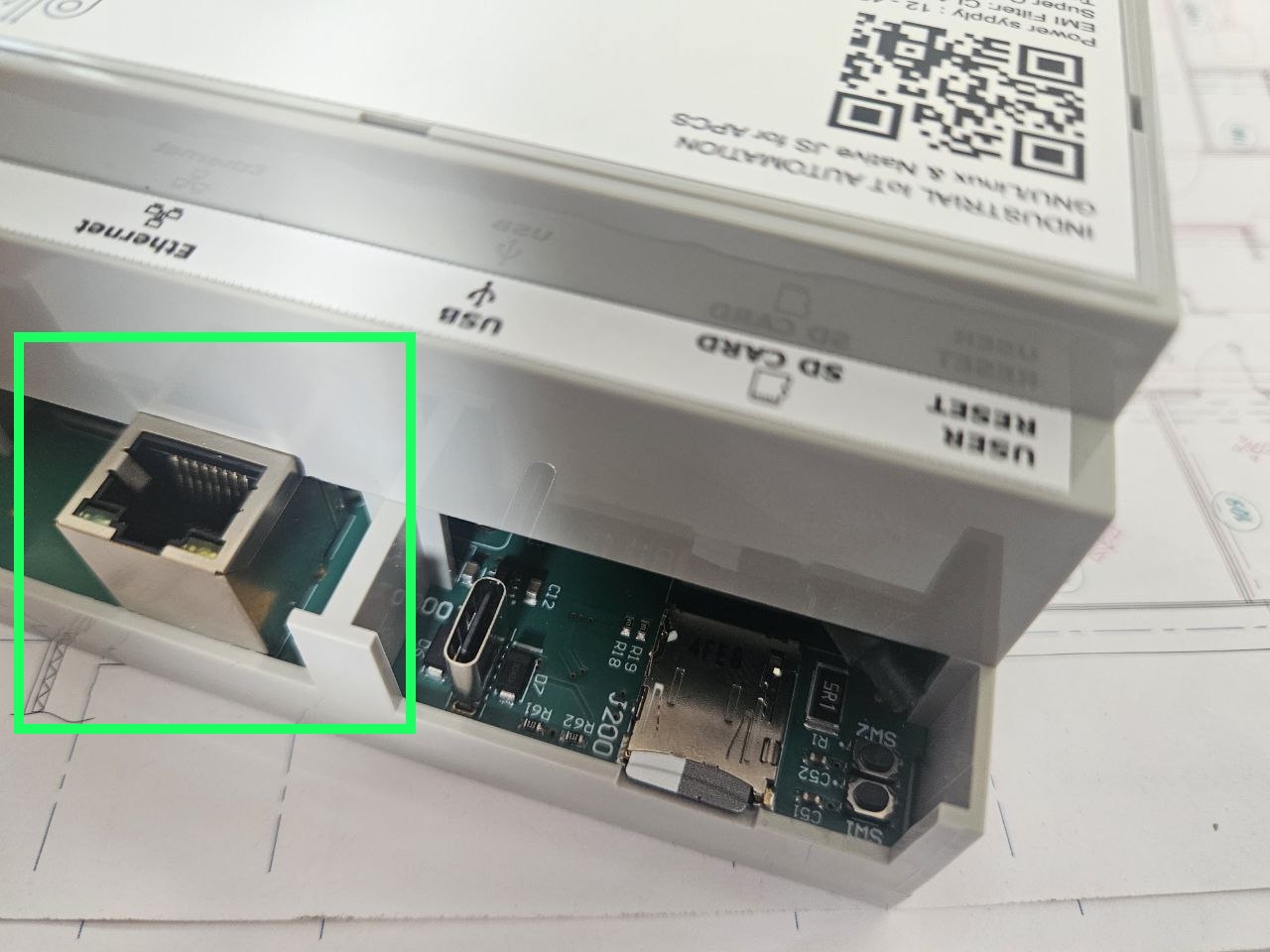

Ethernet-порт для подключения к сети
¶ 8. Подключение к контроллеру
Установите SSH-клиент:

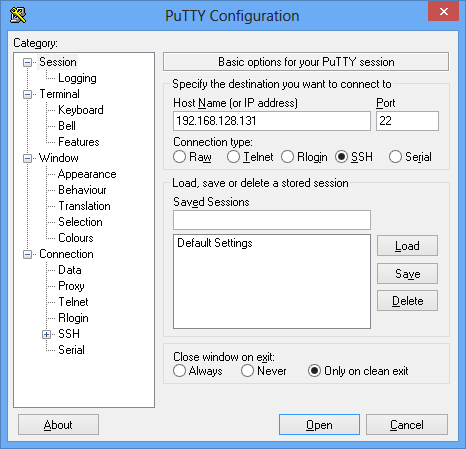

SSH-клиент PuTTY
Подключение к PLC.js:
- Хост: IP-адрес вашего устройства
- Логин:
root - Пароль:
orangepi

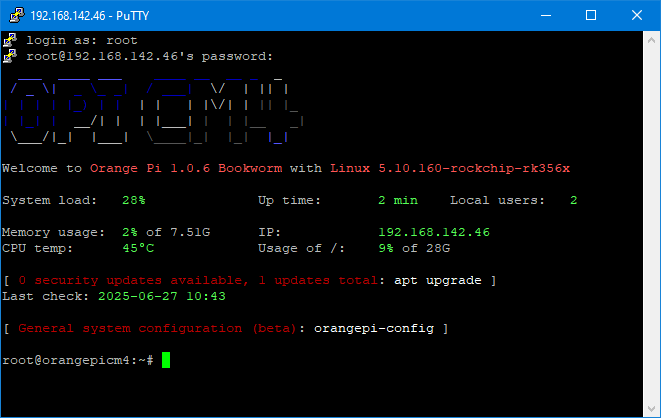

Успешная авторизация в системе
¶ 09. Настройка интерфейсов
Запустите утилиту настройки
orangepi-config
¶ Обновление системы
Установите свежие обновления пакетов (рекомендуется): System > Firmware > Yes
¶ Настройка IP
Настройте необходимый IP-адрес: Network > IP
Подключитесь к WiFi (опционально): Network > WiFi
¶ Активация UART
Включите UART3 и UART7: System > Hardware
UART3 соответствует порту RS-485-1 (изолированный), а UART7 порту RS-485-2 (не изолированный)
¶ Активация RTC
Включите шину i2c2-m1: System > Hardware (шина i2c необходима для работы с аппаратными часами реального времени RTC). Для того что бы зарегистрировать в системе аппартный RTC и что бы после загрузки системная дата и время бралось из RTC необходимо отредактировать файл rc.local с помощью nano:
nano /etc/rc.local
Затем вставьте в файл следующие команды:
echo ds1307 0x68 > /sys/class/i2c-adapter/i2c-2/new_device
wait
hwclock -f /dev/rtc1 -s
exit 0
После перезагрузки вы можете настраивать время RTC с помощью следующих команд:
# Считать время, сохраненное в RTC
hwclock -f /dev/rtc1 -r
# Синхронизировать время системы с временем RTC
hwclock -f /dev/rtc1 -s
# Записать текущее системное время в RTC
hwclock -f /dev/rtc1 -w
# Устанавить время вручную напрямую в модуль RTC
hwclock -f /dev/rtc1 --set --date="2025-09-01 18:00"
🕐 Преимущество RTC: Время сохраняется при отключении питания без необходимости интернет-соединения

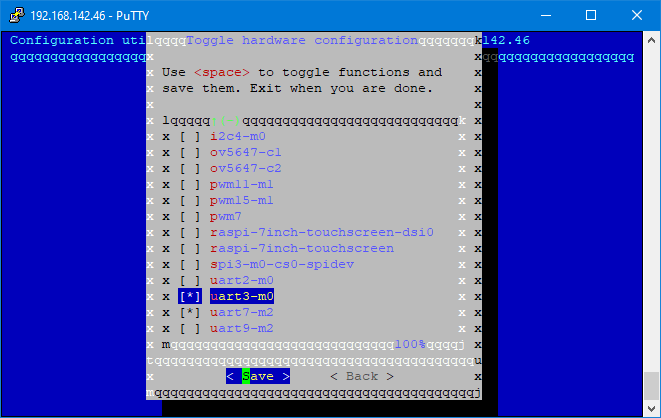

Меню включения/отключения i2c и UART
На данном шаге базовая установка и настройка Linux завершена. С помощью утилиты
orangepi-configвы так же можете подключиться к WiFi и настроить множество других системных параметров.
Дальше вы можете переходить установке настройке платформы программирования
